ブレットボードに直接乗せて開発できる２０ピン小型マイコン基板です。プログラムはルネサスエレクトロニクス社製　開発統合環境　CS+　ｆｏｒ　CC　で開発、Ｅ２ｌｉｔｅや弊社ＦＷＲ１で書き込みできます。

●ＣＰＵ特徴　ＲＬ７８＿Ｇ２４　Ｒ７Ｆ１０１Ｇ６　ＲＬ７８／Ｇ２４

ブレッドボードで使える超小型マイコンです。豊富なメモリ容量、１２ビットＡＤ、高速４８ＭＨｚ動作　

　　・内蔵ＲＡＭ：１２ＫＢ
　　・内蔵コード・フラッシュ・メモリ：６４ＫＢ　
　　・基板サイズ： ２０×５５×１５（Ｈ）ｍｍ　

超低消費電力テクノロジー

・ＶＤＤ ＝ １．６～５．５Ｖの単一電源

・３段パイプラインのＣＩＳＣアーキテクチャ

・最小命令実行時間：高速（０．０２０８３μＳ：高速オンチップ・オシレータ・クロックまたはＰＬＬクロックで

４８ＭＨｚ動作時）から超低速（３０．５μＳ：サブシステム・クロック３２．７６８ＫＨｚ動作時）までを変更可能

　　・乗除・積和演算命令対応

　　・アドレス空間：１Ｍバイト
　　・内蔵ＲＡＭ：１２ＫＢ
　　・内蔵コード・フラッシュ・メモリ：６４ＫＢ

シリアル・インターフェイス

　　・簡易ＳＰＩ（ＣＳＩ）
　　・ＵＲＡＴ／ＵＡＲＴ（ＬＩＮ－ｂｕｓ対応）
　　・Ｉ２Ｃ／簡易Ｉ２Ｃ
　　・デジタル調光照明インターフェイス（ＤＡＬＩ）　

Ａ／Ｄコンバータ
　　・８／１０／１２ビット分解能Ａ／Ｄコンバータ
　　・アナログ入力：１２チャンネル（同時サンプルホールド機能サンプル＆ホールド回路を搭載（２チャンネル））
　　・内部基準電圧（１．４８Ｖ）と温度センサを搭載　　

Ｄ／Ａコンバータ
　　・８／１０ビット分解Ｄ／Ａコンバータ（ＶＤＤ＝２．７～５．５Ｖ）
　　・アナログ出力：２チャンネル
　　・出力電圧：０Ｖ～ＶＤＤ
    ・リアルタイム出力機能を搭載

 入出力ポート

・Ｉ／Ｏポート
　　：１６本　Ｎ－ｃｈオープン・ドレイン出力／入力〔ＶＤＤ耐圧／ＥＶＤＤ〕:７本、
　　　　　出力電流制御ポート：２本
　　・Ｎ－ｃｈオープン・ドレイン、ＴＴＬ入力バッファ、内蔵プルアップの切り替え可能
　　・異電位（１．８／２．５／３Ｖ系）動作デバイスと接続可能

電源：   １．６Ｖ～５．５Ｖ　単一 ５ｍＡ(５Ｖ／４８ＭＨｚ時　ＴＹＰＥ)。

Ｅ２ｌｉｔｅを使用して動作させるとＥ２ｌｉｔｅから３．３Ｖの電源を供給できます。

デバック時など２００ｍＡ以内の総電流であれば他に用意する必要はありません。

デバックコネクタ： Ｅ２ｌｉｔｅ用デバックコネクタ実装済み。

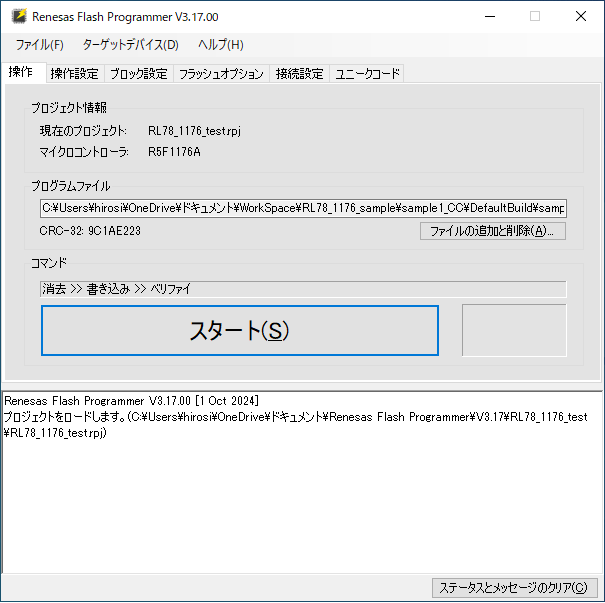

ルネサスフラッシュライトプログラマ対応ポート実装済み。

基板サイズ： ２０×５５×１５（Ｈ）ｍｍ　

ＲｏＨＳ指令： 基板、部品、半田付け全ての工程でＲｏＨＳ指令準拠仕様。

弊社ホームページでマニュアル、回路図ダウンロードできます。
